BMW NBT 내비게이션 맵 업데이트 방법 최종 총 정리

jihunx 95 댓글

들어가며

최근 BMW 내비게이션 맵 업데이트 정책이 변경되고 관련된 홈페이지가 열리면서 맵 업데이트가 화두가 되고 있습니다. 제 차량은 CIC라서 업데이트 대상이 아니지만, 나중에 필요할 수도 있고, 이런 저런 불명확한 내용이 회자되는 것 같아서 정리 차원에서 글을 적어 봅니다. 다만 제가 직접적인 업데이트 대상 차량이 아니어서 실제 테스트해본 것은 아니고 이론적인 방법만을 정리해두었음을 미리 말씀드립니다.



이 글은 누구를 위한 글인가요?

이 글은 BMW 내비게이션 맵 업데이트 홈페이지에서 가이드하는 내용대로 업데이트를 진행했을 때 아무 문제 없는 분들은 대상이 아닙니다. 홈페이지에서 차대번호를 입력했는데 대상이 아니라거나 혹은 조회되지 않는다는 메시지가 뜨는 NBT 혹은 NBT2(NBT EVO) 차량을 소유하고 계신 분들을 대상으로 하는 글입니다. 그런데 아마 NBT2는 최신형의 차량이기 때문에 대부분은 이 글이 가이드하는 내용과는 무관할 수 있습니다. 한 마디로 요약하자면 이 글의 대상은 NBT이면서 BMW 홈페이지에서 차대번호 입력시, 조회되지 않는다는 메시지가 뜨는 차량입니다(NBT2도 만약 안 되신다면 대상입니다).



CIC/NBT/NBT2(NBT EVO) 용어에 대한 이해

이 글을 이해하기 위해서는 먼저 CIC, NBT, NBT2(NBT EVO)에 대한 개념을 이해하고 시작하는 편이 좋습니다. CIC, NBT, NBT2(NBT EVO)는 모두 BMW 차량에 있는 내비게이션을 포함한 인포테인먼트 시스템의 세대(Generation)를 의미합니다. 마치 아이폰3, 4, 5가 있는 것처럼 이 시스템에도 구 버전과 신 버전 모델이 있는데 위 세 개 중에서 CIC가 가장 구형이고 NBT Evo가 최신형입니다.

대략 차량의 연식으로 아래와 같이 구분해볼 수 있으나 이 구분이 정확하진 않습니다.

  • CIC(Car Information Computer) : 2009년 ~ 2013년
  • NBT(Next Big Thing) : 2013년 ~ 2016년
  • NBT2 또는 NBT EVO(NBT Evolution) : 최근



본인의 차량이 CIC인지 NBT인지, NBT Evo인지 명확하게 아는 방법은 의외로 간단합니다. 차량의 아이드라이브에서 내비게이션 맵 버전을 보는 방법은 다들 아시리라 생각합니다. 이 맵 버전명 표기에 답이 있습니다. 아래 표를 참고해 보세요.

구분 맵 이름
CIC PREMIUM
CIC Basic I MOTION
CIC Basic II MOVE
HU-B(EntryNav) ROUTE
NBT(HU-H) NEXT
NBT Evo(HU-H2) EVO

또 다른 방법으로는 코딩 툴을 이용해 모듈 좌표를 확인해 보는 방법이 있습니다. BMW 홈페이지의 맵 업데이트 대상은 NBT와 NBT Evo 차량이며, CIC 차량은 이번 업데이트 대상이 아닙니다.



필요한 준비물

이 글은 BMW 홈페이지에서 가이드하는 대로 따라하지 못하는 경우에 대한 업데이트 방법이므로 정상적인 케이스보다 준비할 것이 많습니다. FSC 코드를 생성하기 위해 E-Sys라는 코딩 툴도 다룰 줄 알아야 합니다. 코딩 프로그램 설치 방법은 코딩을 위한 준비물 : 케이블과 프로그램 글을 단박에 보셔도 되지만 코딩에 대한 개념을 이해하고 시작하는 편이 좋을 수 있으니 BMW 코딩이란 무엇인가? 글부터 차근차근 보시는 것을 권해 드립니다.

  • USB 메모리 혹은 외장하드
    • NBT인 경우 17GB 이상, NBT2인 경우 64GB 이상의 USB 메모리 혹은 외장하드
    • BMW 공식 홈페이지에서는 외장하드보다 USB 메모리를 권장하고 있음.
    • USB 메모리 혹은 외장하드는 NTFS 형식으로 포맷 권장(만약 NTFS 형식으로 포맷 후 인식을 못한다면 FAT32 형식으로 다시 포맷한 후에 시도해 보시기 바랍니다.)
  • 코딩 케이블(ENET 케이블)
  • 노트북
  • 각종 파일과 프로그램



맵 다운로드

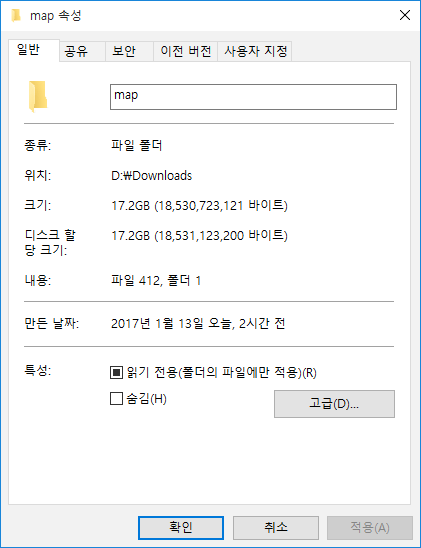

NBT 차량의 맵 데이터는 17.2GB 정도이며, NBT2 차량의 맵 데이터는 64GB입니다. BMW 공식 홈페이지에서 다운 받았을 때 412개의 파일과 1개의 폴더로 구성되어 있습니다. 그런데 여기저기 떠도는 파일을 다운로드 받아보니 폴더가 없는 경우도 있더군요. 1개의 폴더는 있어도 그만 없어도 그만인 것 같습니다. NBT2용은 다운로드 받아보지 않아서 어떻게 구성돼 있는지 잘 모르겠습니다.

맵을 다운로드 받는 방법은 크게 두 가지입니다.

  • 첫 번째는 공식 홈페이지에서 다운로드 프로그램을 이용하는 방법입니다. 차대번호가 안 맞는다는데 이게 무슨 소리냐고 하실 수도 있을텐데요, 맵을 다운로드 받기 위한 차대번호는 인터넷에서 쉽게 구할 수 있습니다. 가령 본인의 차량이 NBT라면 대상이 되는 차량의 차대번호를 구해서 입력을 하면 맵을 다운로드 받을 수 있습니다. 차대번호를 구해는 방법은 BMW 관련 카페에서 ‘차대번호 조회’와 같은 검색어로 검색해보시면 많은 차대번호를 얻을 수 있습니다. 해당 차량이 NBT라면 차종이나 연식, 차대번호와 상관없이 맵 데이터는 동일합니다.
    • BMW 공식 맵 다운로드 프로그램(이 링크는 BMW에서 공식으로 제공되는 URL이므로 링크가 달라질 수도 있습니다. 만약 이 링크로 다운이 안 된다면 홈페이지에 가서 위 방법으로 직접 시도해 보시기 바랍니다.)
  • 두 번째는 여기 저기 떠도는 다운로드 링크를 이용하는 방법입니다.
    • 맵 다운로드(NBT용 맵입니다.) Mega는 다운로드 속도도 안 나오고 국내 자료라서 링크하는게 저작권의 이슈가 있을 것 같아서 링크 제거합니다. 위 방법으로 다운로드하실 것을 권해드리며 혹시나 차대번호 찾는데 어려움을 겪으신다면 제 블로그 회원 전용 자료실에서 차대번호가 적혀있는 게시물의 링크를 다운로드 받을 수 있습니다.
    • 위 다운로드는 Mega에 올려져 있습니다. 다운로드에 어려움을 겪는 분들은 Mega에서 자료를 쉽게 다운로드 받을 수 있는 MegaDownloader 글을 참고하시기 바랍니다.

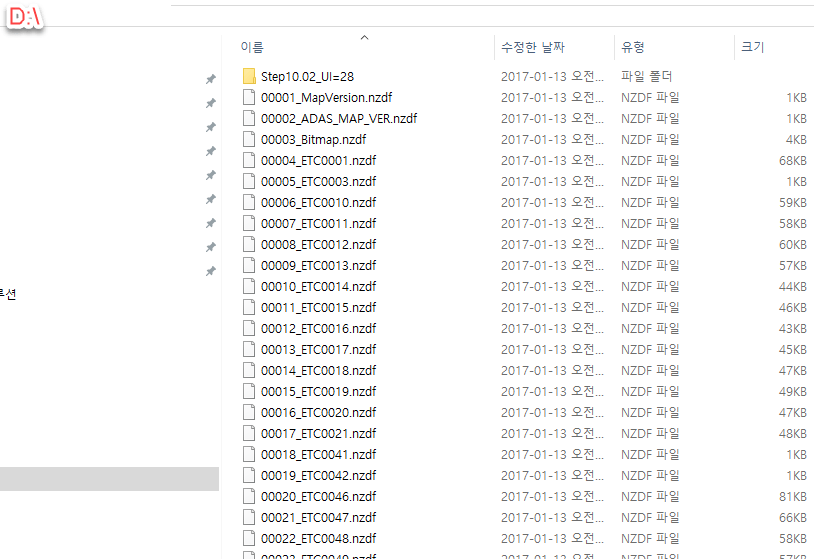

맵을 다운받으셨으면 USB 메모리에 넣어주시면 됩니다. NBT의 경우 해당 드라이브의 루트(최상위)에 파일을 넣어주시면 되고, NBT2의 경우 KO라는 폴더 하위에 파일과 폴더가 존재해야 합니다. 가령 USB 메모리를 꽂았을 때 드라이브가 D드라이브라면 NBT의 경우 아래와 같이 파일과 폴더가 위치해야 합니다.

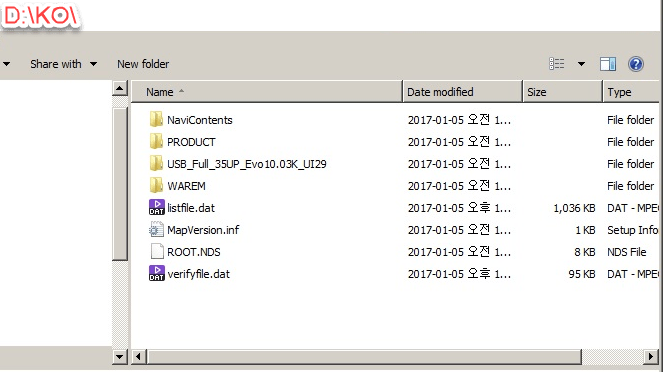

만약 NBT2라면 아래와 같이 파일과 폴더가 존재해야 합니다.

이는 제가 NBT 및 NBT2용 차대번호로 실제 테스트를 해 본 것이므로 확실합니다.



맵 다운로드 후 FSC 코드가 필요한 차량인지 먼저 테스트

맵을 USB 메모리에 다운받으셨으면 먼저 FSC 코드(추가 인증키 입력) 없이도 맵이 업데이트가 되는지 안 되는지를 먼저 테스트해보셔야 합니다. FSC 코드 없이 업데이트가 정상적으로 진행된다면 이후 스텝은 알 필요가 없습니다. 공식 홈페이지의 맵 업데이트 대상이 아닌 차량이더라도, 센터에서 맵 업데이트를 한 적이 없다면 FSC 코드 없이도 맵 업데이트가 가능한 차량이 있다고 합니다. 그 외에도 필요없는 케이스가 더 있을 수 있으니 먼저 확인해 보시기 바랍니다. 만약 코드를 입력하라는 화면이 표시된다면 아래 과정을 진행해보시기 바랍니다.



FSC 코드란 무엇인가?

FSC(Freischaltcode)란 한국어로 번역하자면 등록 키라고 할 수 있으며, 한 마디로 BMW의 옵션 기능을 실행할 수 있도록 입력하는 코드값을 의미합니다. 마치 유료 프로그램을 구매하면 시리얼 코드를 입력해야 프로그램을 쓸 수 있는 것처럼, 맵을 사용할 수 있는 권한을 얻기 위해 입력해야 하는 코드값이라고 이해하시면 좋겠습니다.



FSC 생성하는 방법

이 부분은 저도 직접 해볼 수 없으므로 Bimmerwerks 카페에서 게시된 게시물을 그대로 옮겨놓겠습니다. 다만 가장 최종적으로 성공한 방법대로 제가 일부 수정해 놓았습니다. 먼저 FSC 생성하는 프로그램을 다운로드 받아서 C드라이브에 압축을 풉니다.

FSC 생성 프로그램 다운로드

C:\FSCGen에 모든 파일이 존재하는 상태입니다. E-Sys를 이용해 코딩하는 것처럼 차량과 연결한 후에 아래 과정을 수행합니다. 간혹 차량과 케이블 연결만 해놓고 프로그램 실행한 후에 왜 안 되냐고 물어보시는 분들이 계신데요, 프로그램 실행 후 E-Sys와 차량 연결하는 과정을 거쳐야 합니다. 코딩하는 방법을 먼저 정독하시길 권해드립니다.

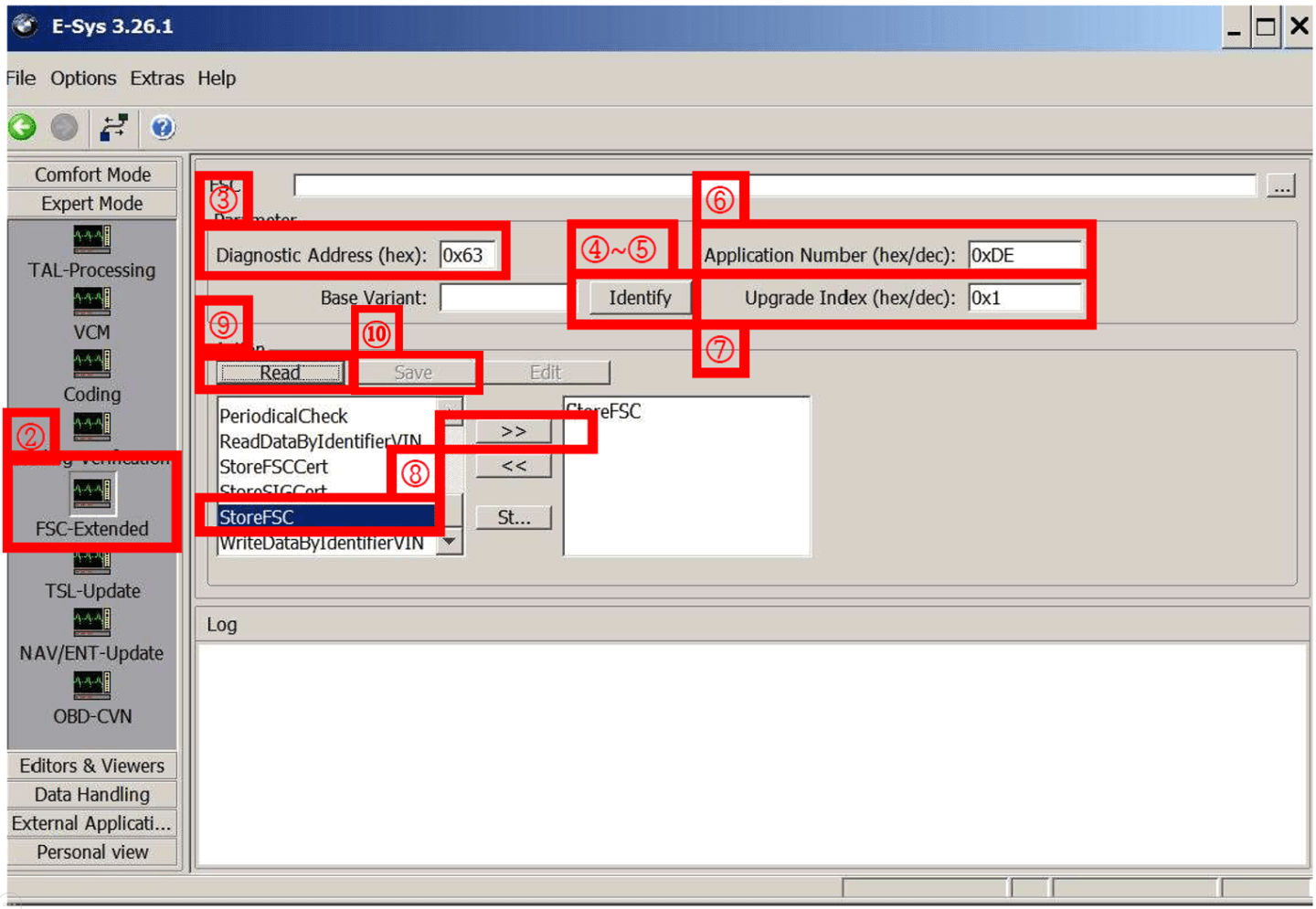

  1. E-Sys를 열고 화면 좌측 메뉴에서 Expert Mode로 진입
  2. FSC-Extended 클릭
  3. Diagnostic Address에 0x63 입력
  4. Identify 버튼 클릭
  5. HU_NBT 확인
  6. Application Number에 0xDE 입력
  7. Upgrade Index에 0x1 입력
  8. Store FSC 클릭 후 >> 버튼 눌러 우측에 SotreFSC 생성된 것 확인
  9. Read 버튼 클릭
  10. Save 버튼 눌러 DE.fsc 파일명으로 저장
  11. DE.fsc 파일을 내컴퓨터-> C드라이브-> FSCGen으로 복사

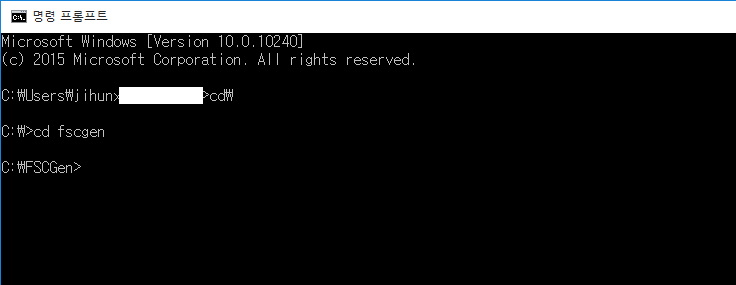

  12. 윈도우키+R 버튼 누르고, CMD 입력 엔터(명령 프롬프트 실행)
  13. cd\ 입력 후 엔터1
  14. cd FSCGen 입력 후 엔터
  15. nbt.exe de.fsc 0xA6 0x28 X123456 입력 후 엔터(X123456은 차대번호 뒤 7자리, 차대 번호는 모두 대문자로 입력하셔야 합니다. 0xA6 등에서 0은 모두 숫자입니다.)2
  16. 생성된 FSC 코드 확인 여기서 생성된 FSC 코드를 입력하여 맵 업데이트가 정상적으로 진행되는지 확인합니다.



참고 글



제언

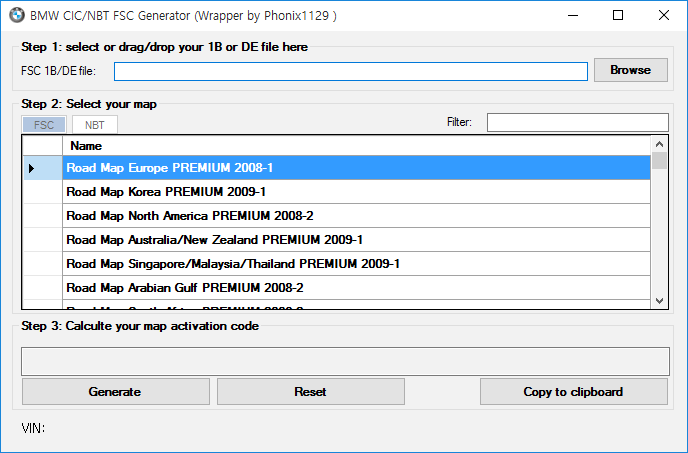

위 방법 말고도 제가 예전에 CIC 맵 업데이트를 알아보면서 FSC 코드를 생성하는 다른 방법이 있는 것으로 알고 있습니다. 아래 프로그램을 현재 보유 중인데 아래와 같은 다른 프로그램으로 FSC 코드 생성하는 다른 방법을 알게 되면 추가로 포스팅하겠습니다.



2017년 1월 22일 오후 4시 내용 추가

Dr.Gini로 평생 맵 업데이트 FSC 코드를 얻는 방법에 대해 글을 추가로 올렸습니다. 위에 언급된 FSC 코드 생성 방법 대신에 이 방법으로 먼저 평생 업데이트 FSC 코드를 생성해서 테스트해보시고, 안 될 경우 위 방법을 사용해보는 것을 권장해 드립니다.



2017년 2월 9일 오전 8시 47분 내용 추가

BMWAiCoder로 BMW 내비게이션 맵 업데이트 FSC 코드 얻는 방법을 추가로 올렸습니다. E-Sys와 FSC Generator 조합으로 사용하는 방법보다 난이도가 훨씬 낮습니다.

  1. \는 역슬래시 혹은 원 단위 표시가 돼 있는 키를 누르면 입력할 수 있습니다. 키가 없다는 분이 계셔서 cd..을 한번 입력하고 엔터, cd..을 다시 입력하고 엔터쳐도 동일합니다. cd..은 한 단계 위 디렉토리로 이동한다는 명령어 입니다. cd는 change directory의 줄임말로서 디렉토리를 이동할 때 쓰는 명령어입니다. ↩
  2. 0xA6는 대한민국 맵 코드, 0x28은 맵 버전(2016년 2회차 버전)을 의미합니다. ↩

관련 글

  1. Dr.Gini로 BMW 내비게이션 맵 평생 업데이트 FSC 코드 얻는 방법
  2. BMWAiCoder로 BMW 내비게이션 맵 업데이트 FSC 코드 얻는 방법
  3. BMW CIC 내비게이션 맵 2016-2 버전으로 업데이트하는 방법
  4. Synology/Xpenology 운영 체제 및 업데이트 파일 다운로드하는 방법
