순정 워크인 설치(젠틀맨 기능 활성화)하기

순정 워크인(젠틀맨 기능 활성화) 설치기 올려 봅니다.

젠틀맨은 BMW에서 제공하는 옵션으로, 운전석 위치의 시트 조절 버튼으로 조수석 시트를 움직일 수 있는 기능입니다.

먼저 간단한 동영상으로 어떤 기능인지 확인해 보시지요.

지하 주차장이라 너무 어둡게 찍혀서 잘 안 보이긴 하는데, 운전석에서 조수석 의자를 앞 뒤로 움직이는 영상입니다.

적용 가능한 차량 : 일단 제 차량이 f10이라서 f10기준으로만 말씀드립니다. 2014년 LCI 이상만 된다는 소문이 많이 도는데, 2010년식 이상 f10 중 6d, 6e 모듈이 설치된 차량이면 LCI 여부 상관없이 가능한 것으로 보입니다. LCI 이전 모델 중 컴포트 시트가 설치된 차량은 거의 된다고 보시면 됩니다. 코딩하면서 6d, 6e 모듈이 있는지 확인하시는게 가장 확실합니다.

필요한 준비물 : 순정 워크인 스위치, 버려도 되는 카드(혹은 헤라), 버튼을 교체하실거면 젓가락 같은 얇은 막대도 필요

  1. 먼저 순정 워크인 스위치를 구입해야겠죠? 부품번호는 검색해보시면 아시겠지만 61319361174 혹은 61319215738입니다. 두 개의 차이가 무엇이냐면, 하나는 예전 차량에 쓰이던 부품이고 다른 하나는 최근 차량에 쓰이는 부품입니다.

61319215738는 2014년 5월에 생산이 단종된 부품으로 예전 차량에 들어가던 스위치로 메모리 버튼명이 ‘M’으로 돼 있습니다. 61319361174는 2014년 1월부터 생산이 시작된 부품으로 메모리 버튼명이 ‘SET’으로 표기돼 있습니다.

두 개 버튼 모두 기능의 차이는 없으며, 단지 버튼명이 서로 다를 뿐입니다. 61319215738은 단종되었으므로 재고가 없어서 부품을 구하기가 어려울 것이고, 61319361174를 구입하시면 됩니다.

  • 구입 방법 : 센터에서 주문하시거나, 혹은 부품을 대행 판매해주는 곳에서 구입하시면 됩니다. 저는 도이치런웨이에서 구입했습니다(http://deutschrunway.com/shop/goods/goods_view.php?&goodsno=6133). 배송기간은 2~3주 걸렸습니다.
  • 부품 가격 : 현재 도이치런웨이에서 109,000원에 구매했습니다.

이 외 다른 부품 번호는 4버튼이 아닌 5버튼이거나(안마 기능이 있는), 7시리즈용일 것입니다. f10에서 안마 기능이 없으신 분들은 위 두 개 중 하나를 주문하시면 됩니다.

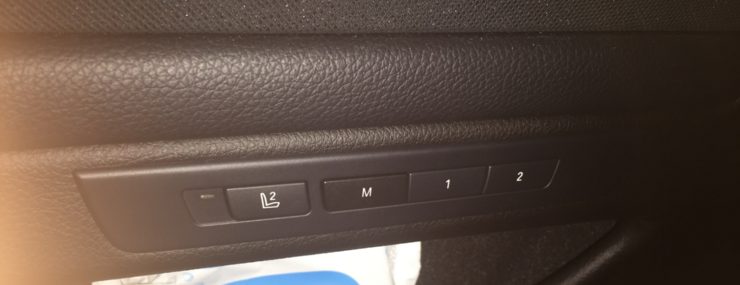

  1. 기존 스위치를 탈거합니다. 특별한 기술이나 도구는 필요없습니다. 저 같은 경우는 쓸모없는 카드를 이용했습니다. 탈거 팁을 말씀드리자면, 사진상의 1번부터 순서대로 잡아 빼시면 됩니다. 오른쪽부터 잡아 빼셔야 하며, 왼쪽은 스위치가 잘 빠지지 않게 걸려있는 부위이므로 반드시 오른쪽부터 탈거를 진행하셔야 합니다.

반 정도 빼놓은 사진입니다.

스위치를 빼면 아래와 같이 케이블에 연결돼 있습니다. 케이블을 뺍니다. 역시 별 스킬은 없고 그냥 힘으로 뽑으시면 됩니다.

  1. 기존 스위치와 변경된 스위치의 뒷부분 패널이 모양이 다르게 생겼기 때문에 기존 스위치의 뒷 패널을 새로 설치할 패널과 바꿔줘야 합니다. 뒷 패널을 분리할 때 팁은 사진상의 1번 위치를 벌려 놓은 상태에서 번호 순서대로 고정된 것을 풀어주시면 됩니다. 살짝 뾰족한 것이 있으면 분리하는데 도움이 되겠네요.

뒷 패널을 분리하면 기기판이 나오는데, 그냥 툭 밖으로 빼시면 됩니다. 기기판까지 제거한 사진입니다.

  1. 패널을 바꿔끼기 전에 저같은 경우는 M 버튼과 SET 버튼도 교체를 했습니다. SET 버튼이 원래 숫자 버튼보다 좀 더 밝으니 혹시 잘못된 건 아닌지 오해하지 마세요. 버튼을 분리한 사진입니다. 버튼을 뺄 때 역시 별 스킬은 없고 순간적으로 세게 앞쪽으로 버튼을 빼시면 됩니다. 젓가락 같은걸 이용하시면 되겠네요.

버튼을 뺀 앞 모습입니다.

버튼 사진입니다.

버튼을 끼워넣은 사진입니다.

  1. 기존 뒷 패널을 새로운 스위치에 결합합니다. 여기선 사진을 안 찍었네요.

  2. 이제 새 스위치를 다시 차에 장착합니다. 분리의 역순으로 하시면 됩니다. 케이블을 연결하고 좌측부터 우측으로 스위치를 힘으로 밀어넣으시면 됩니다.

  1. 코딩을 합니다. 6d와 6e에 들어가서 gentleman을 검색하셔서 값을 aktiv로 수정하시면 됩니다. 그러니까 2군데를 수정하시면 된다는 것이죠(6d가 운전석 모듈이라서 여기만 수정해도 될 것 같은데, 혹시 모르니 두 군데 다 수정했습니다). 모든 작업이 끝났습니다.
