BMW CIC 내비게이션 맵 2016-2 버전으로 업데이트하는 방법

들어가며

드디어 BMW CIC의 내비게이션 맵 데이터가 풀렸습니다. 저는 BMW 코딩 나눔터라는 카페를 통해서 자료를 다운로드 받았고, 자료를 올리신 분께서 자유로운 배포를 허용하셔서 저도 제 개인 블로그에 배포를 합니다.



CIC/NBT/NBT2(NBT EVO) 용어에 대한 이해

이 글을 이해하기 위해서는 먼저 CIC, NBT, NBT2(NBT EVO)에 대한 개념을 이해하고 시작하는 편이 좋습니다. CIC, NBT, NBT2(NBT EVO)는 모두 BMW 차량에 있는 내비게이션을 포함한 인포테인먼트 시스템의 세대(Generation)를 의미합니다. 마치 아이폰3, 4, 5가 있는 것처럼 이 시스템에도 구 버전과 신 버전 모델이 있는데 위 세 개 중에서 CIC가 가장 구형이고 NBT Evo가 최신형입니다.

대략 차량의 연식으로 아래와 같이 구분해볼 수 있으나 이 구분이 정확하진 않습니다.

  • CIC(Car Information Computer) : 2009년 ~ 2013년
  • NBT(Next Big Thing) : 2013년 ~ 2016년
  • NBT2 또는 NBT EVO(NBT Evolution) : 최근



본인의 차량이 CIC인지 NBT인지, NBT Evo인지 명확하게 아는 방법은 간단합니다. 차량의 아이드라이브에서 내비게이션 맵 버전을 보는 방법은 다들 아시리라 생각합니다. 이 맵 버전명 표기에 답이 있습니다. 아래 표를 참고해 보세요.

구분 맵 이름
CIC PREMIUM
CIC Basic I MOTION
CIC Basic II MOVE
HU-B(EntryNav) ROUTE
NBT(HU-H) NEXT
NBT Evo(HU-H2) EVO

또 다른 방법으로는 코딩 툴을 이용해 모듈 좌표를 확인해 보는 방법이 있습니다.



이 글은 누구를 위한 글인가요?

이 글은 BMW 자동차 중에서도 CIC에 해당하는 내비게이션이 장착된 차량을 위한 글입니다. 만약 NBT 혹은 NBT Evo 차량을 소유하고 계신 분들이라면 BMW NBT 내비게이션 맵 업데이트 방법 최종 총 정리 글을 보시기 바랍니다.



필요한 준비물

필요한 준비물은 아래와 같습니다. 아래에서 하나하나 자세히 살펴보겠습니다.

  • DVD 1장(듀얼레이어 8GB 이상)
  • 내비게이션 맵 데이터
  • Astroburn 프로그램
  • Dr.Gini 프로그램
  • ENET 케이블
  • 노트북



DVD

보통 DVD는 4GB까지 지원하지만 내비게이션 맵 데이터가 5GB이므로 그보다 큰 크기의 DVD가 필요합니다. 듀얼 레이어라는 8GB 이상을 지원하는 DVD를 준비하시기 바랍니다.



내비게이션 맵 데이터

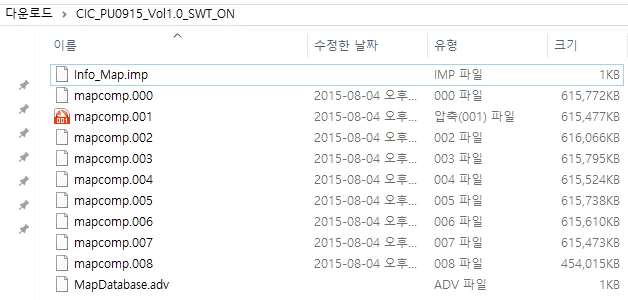

CIC용 내비게이션 맵 데이터는 대략 5GB정도의 크기로 MDX(Media Data eXtended) 형식의 디스크 이미지 파일입니다. 따라서 이대로는 바로 이용을 할 수 없고 Astroburn과 같은 DVD 제작 프로그램을 이용해서 MDX 파일을 DVD로 구워줘야 합니다. Daemon Tools라는 프로그램을 이용해 해당 MDX 파일을 열어보면 아래와 같은 파일들로 구성되어 있습니다.

CIC용 내비게이션 맵 데이터 다운로드

자료를 신고하는 분들이 계시다고 하여 부득이하게 블로그 구독자만 자료를 다운로드할 수 있도록 링크 변경했습니다.
Mega에서 자료를 쉽게 다운로드 받을 수 있는 MegaDownloader



Astroburn 프로그램

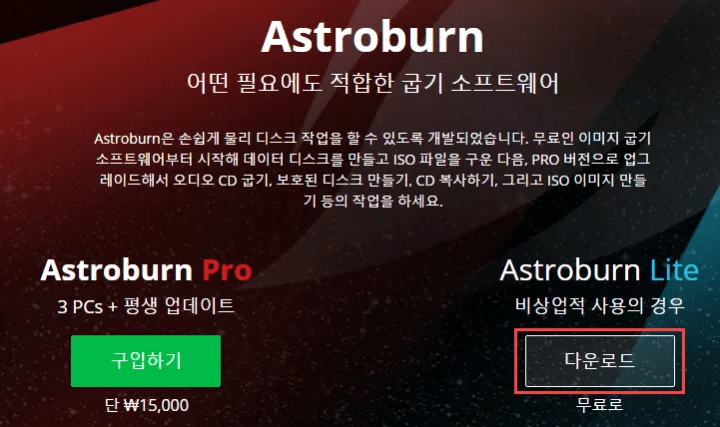

내비게이션 맵 데이터를 DVD로 만들기 위해 필요한 프로그램입니다. Astroburn을 사용하셔야 하는 것은 아니고, 기존 사용하시던 다른 프로그램이 있다면 해당 프로그램을 사용하시면 됩니다. Astroburn은, 프로그램이 없는 분들을 가정하여, 무료로 쉽게 구할 수 있기 때문에 예시로 든 것 뿐입니다. 공식 홈페이지에서 Lite 버전을 다운로드 받으시기 바랍니다. 설치할 때 따로 주의사항은 없고, 누르라는 버튼 계속 누르시면 되겠습니다.



Dr.Gini 프로그램

Dr.Gini 프로그램의 간단한 소개와 다운로드 및 설치 방법에 대해서는 지난 번에 Dr.Gini 다운로드 및 설치 방법 글에서 소개해 두었습니다. 이 글을 보시고 Dr.Gini를 다운로드하고 설치를 진행하시기 바랍니다. Dr.Gini를 다운로드 받는 이유는 맵 업데이트에 필요한 FSC 코드를 얻기 위함입니다. FSC 코드는 경우에 따라서 입력하지 않아도 되는 차량이 있을 수도 있으므로 이 프로그램 설치 전에 먼저 맵 업데이트를 진행해보시고 FSC 코드를 요구할 경우 프로그램을 설치하시기 바랍니다.

FSC(Freischaltcode)란 한국어로 번역하자면 등록 키라고 할 수 있으며, 한 마디로 BMW의 옵션 기능을 실행할 수 있도록 입력하는 코드값을 의미합니다. 마치 유료 프로그램을 구매하면 시리얼 코드를 입력해야 프로그램을 쓸 수 있는 것처럼, 맵을 사용할 수 있는 권한을 얻기 위해 입력해야 하는 코드값이라고 이해하시면 좋겠습니다.



ENET 케이블

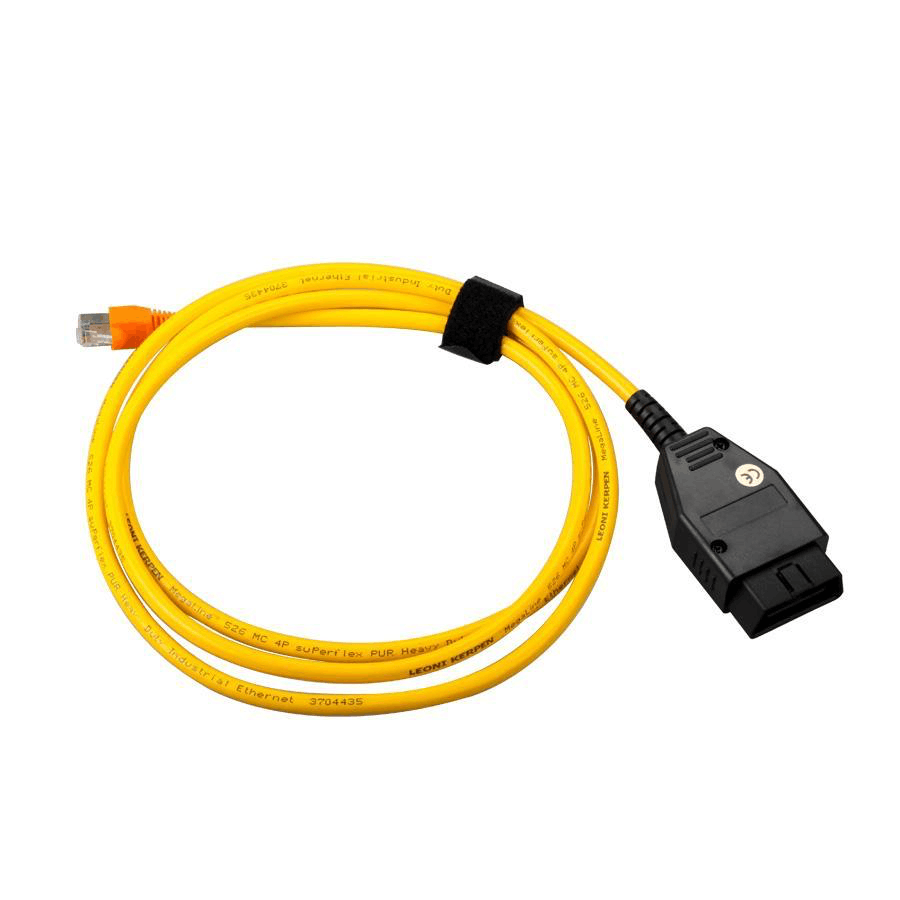

케이블의 한쪽은 OBD2(On-board diagnostics, 차량을 진단하고 리포팅하는 기능을 수행) 포트이고 다른 한쪽은 LAN 포트에 끼울 수 있는 케이블입니다. 코딩 케이블은 쇼핑몰에서 완제품을 구매하셔도 되고, 손재주가 좋으시다면 스스로 만들어 사용하셔도 됩니다.



맵 업데이트 진행 방법

이제 본격적으로 맵 업데이트를 진행해 볼까요?

내비게이션 맵 데이터를 DVD로 굽기

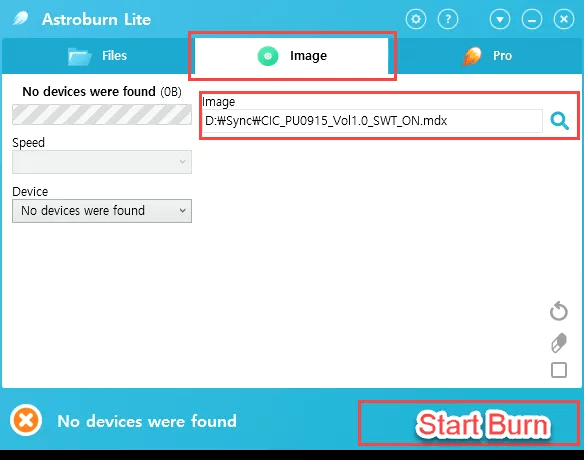

Astroburn을 실행시킨 후에 Image 탭을 클릭합니다. 물음표 버튼을 클릭해서 다운로드 받아둔 내비게이션 맵 데이터 파일을 선택합니다. 그리고 Start Burn을 클릭하여 DVD를 구워줍니다.

캡쳐 이미지는 설명을 위해 가상으로 합성해서 만들었습니다. 양해 바랍니다.



DVD로 맵 업데이트 진행

차량의 시동을 켜고 DVD를 삽입하여 FSC 없이 내비게이션 업데이트가 진행되는지 먼저 확인합니다. 만약 FSC 코드를 요구한다면 아래 과정을 진행해 주세요.



Dr.Gini로 FSC 코드 얻는 방법

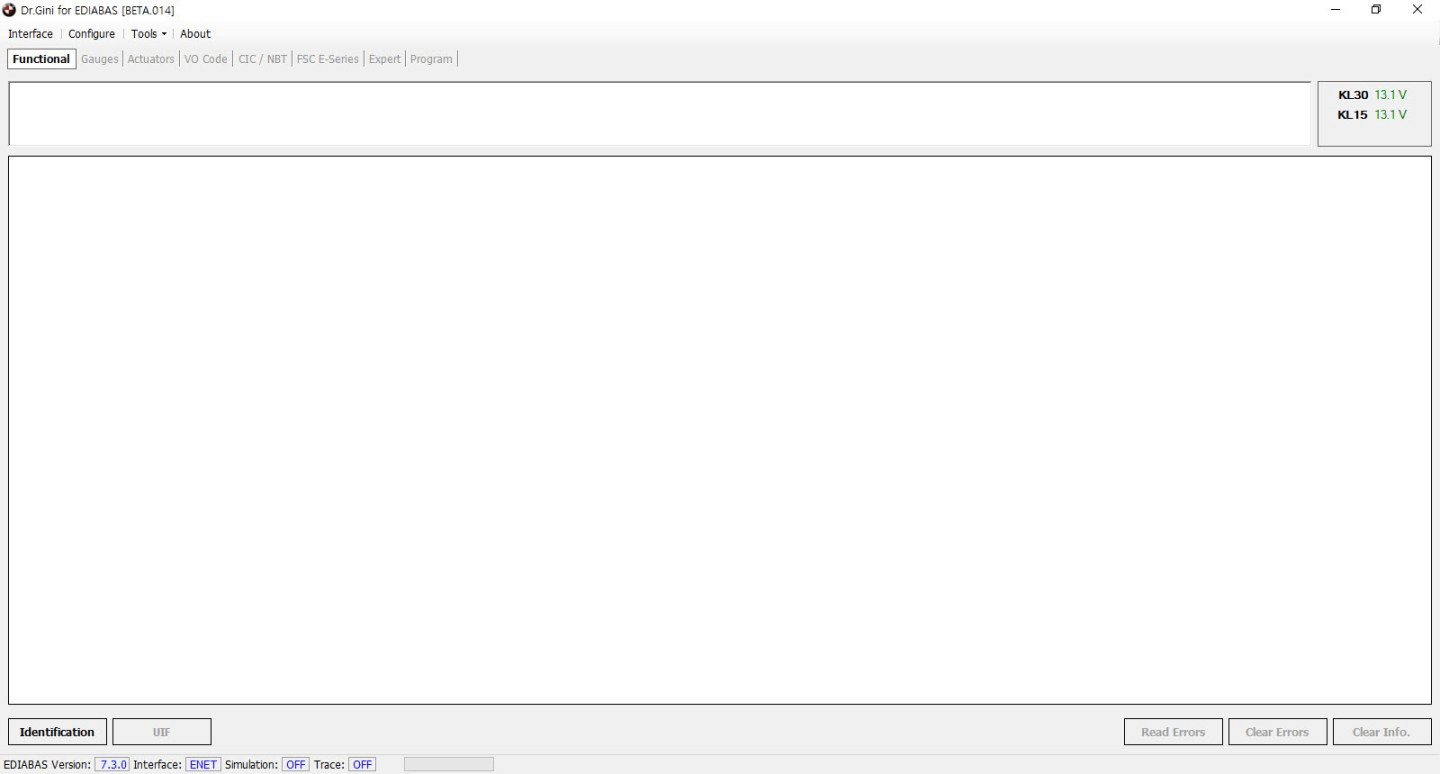

차량과 노트북을 ENET 케이블로 연결합니다. 차의 시동은 켜두셔야 겠지요? Dr.Gini 프로그램을 실행합니다. 화면 아래쪽에 있는 Identification 버튼을 누릅니다. 그러면 아마 차량과 바로 연결이 될 것입니다.

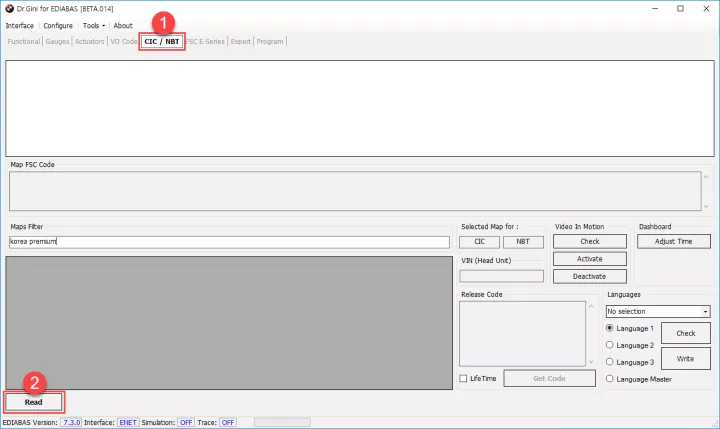

Dr.Gini 실행 화면에서 CIC / NBT탭을 선택한 후, Read버튼을 누릅니다.

Maps Filterkorea premium이라고 입력해서 CIC용 한국 맵만 표시를 합니다. 그리고 이번 맵 버전인 2016-2 버전을 선택합니다. 우측에 LifeTime 체크박스에 체크합니다. 그리고 Get Code를 누릅니다. 그러면 Release CodeFSC 코드가 생성됩니다. 이 코드로 맵 업데이트를 진행할 것이므로 잘 적어두시기 바랍니다(혹은 우측의 Write 버튼을 클릭하시면 바로 FSC 코드가 차량에 등록되는 것 같은데 테스트해보진 않았습니다).



연구 과제

DVD 굽기 귀찮아서 USB로 업데이트를 하는 방법을 찾고 있습니다. 해외 사례를 보면 CIC 맵을 USB로 업데이트했다는 경우가 많습니다. 실제로 어떻게 하는지에 대한 가이드도 많이 나와 있습니다. 펌웨어가 2013년 이후 버전으로 업데이트 되어 있어야 가능하다는 얘기도 있는데 그 전에 업데이트한 사람도 있어서 어느 정보가 확실한지 모르겠습니다. 아무튼 현재 돌고 있는 파일만으로는 USB로 업데이트를 진행할 수는 없는 것 같고, USB 업데이트를 위해 추가적인 파일들이 필요한 것으로 보입니다.

How to Upgrade the BMW Premium Navigation CIC
Help: Any way to create Nav update DVDs from Nav USB stick?

혹시나해서 서유럽 2017-1 Premium 맵 버전을 다운로드 받아봐서 파일 구성을 살펴봤는데, 현재 돌고 있는 한국 맵과 파일 구성이 완전히 다릅니다.

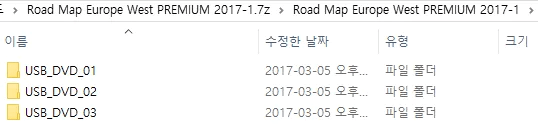

참고로 유럽쪽 맵은 DVD가 세 장으로 구성되어 있습니다.

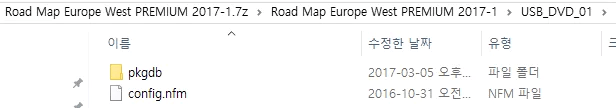

각각의 DVD는 pkgdb라는 폴더와 config.nfm이라는 파일이 들어있고, pkgdb 폴더에 맵 데이터가 모두 들어 있습니다.

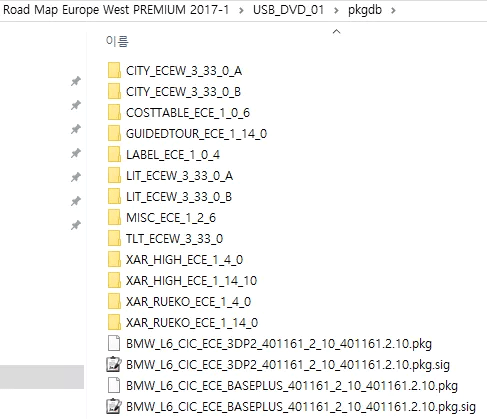

pkgdb는 아래와 같은 파일들로 구성되어 있습니다.

config.nfm의 내용은 메모장 등으로 바로 열리는데 내용은 아래와 같습니다.

This system is not compatible to the inserted DVD.
This system is not compatible to the inserted DVD.
# config.nfm version
configfmtversion=1.0.0
# Path to package database
pkgpath=./pkgdb
# Customer version
version="not used"

한국 맵을 위와 동일하게 pkgdb라는 폴더를 생성해서 넣고, config.nfm을 복사해 넣고 USB로 업데이트를 시도해봤는데 아무 반응이 없더군요. 현재 파일로는 USB로 업데이트가 불가능한 것으로 보입니다.



문제 해결

맵 업데이트 중 21.2%에서 DVD를 읽을 수 없다면서 맵 업데이트가 중단되는 현상

대안1

저는 겪어보지 않은 현상이라 명확한 해결 방법을 제시해드릴 수 없습니다만, 대부분은 DVD를 새로 구워서 재시도하는 경우 성공하신 분들이 많은 것 같습니다. 대신 DVD를 구울 때 굽는 속도를 4배속 이하로 느리게 굽는 것을 권장하는 것 같습니다. 이후 27% 이후부터는 빠르게 진행된다고 합니다. 여러 카페에서 유사한 현상이나 관련 문제를 겪은 분들의 글을 참고하시기 바랍니다(카페 가입해야 볼 수 있는 글도 있을 수 있습니다).

대안2

듀얼 레이어 DVD 대신에 싱글 레이어 DVD(일반 4.7GB DVD) 2장을 이용해서 성공하신 분의 사례도 있습니다.

  1. 첫 번째 DVD에 000에서 006까지 굽고 두 번째 DVD에 002에서 008번까지 굽습니다(위에서 말씀드렸듯이 맵 데이터가 000부터 008번으로 구성되어 있습니다).
  2. 첫 번째 DVD를 넣고 업데이트를 진행합니다.
  3. 20%를 넘었을 때 강제로 첫 번째 DVD를 빼냅니다.
  4. DVD를 넣으라는 오류 메시지 뜨면 두 번째 DVD를 넣고 재시작합니다.

원본 글은 여기에 있습니다.



참고

35 Comments

  1. ufoscw

    안녕하세요. 지도 dvd 2장 짜리 방법으로 업데이트를 시도했습니다.
    맵 업데이트 걸어두고 코딩 하다가 주행중 DMB 락 해제를 했더니 아이드라이브가 재 부팅되면서..
    내비게이션이나 맵이 아예 안나오네요..
    dvd를 다시 넣어도 업데이트 메시지도 안나오구요..
    메시지는 “내비게이셔을 시작하려면 지도 DVD를 삽입해주시기 바랍니다.” 라고 나옵니다..

    강제로 지도 업데이트를 할수 있는 방법은 없나요?

    • jihunx

      업데이트 중에 코딩을 하셔서 문제가 생긴 것 같은데요, 해결책을 드리기가 조심스럽네요. E-Sys로 해당 모듈만 초기화를 해보는 방법이 있을 것 같은데, 잘 모르신다면 시도하지 마시기 바랍니다. 센터 가보시는게 좋을 것 같습니다.

      • 익명

        Esys로 cic모듈 초기화 해도 읽지 못하고있습니다.
        네비 데이터를 아예 읽어 들이지를 못하고있습니다.
        해결방법이 있을까요

        • 익명

          동일 오류 1명 추가요.
          금일 업데이트 하다 블루투스로 전화와서 먹통.
          취소하니 네비 dvd넣으라 난리 입니다. T_T

    • 익명

      안녕하세요 해결하셨나요?
      저도 네비 dvd 업데이트 도중 코딩으로 네비 업데이트가 진행이 아예 되지 않고 있습니다.

  2. Unkyu Park

    저도 업데이트를 하다가 중도에 취소 버튼을 눌렀더니 맵데이터가 다 없어져버렸네요. 윗분과 마찬가지로 “내비게이션을 시작하려면 지도 DVD를 삽입해주세요”라는 메세지만 나오네요.

  3. yoonyoungjin

    글 감사드립니다. 근데, 다운받은 파일이 CIC_PU0915_Vol1.0_SWT_ON 5.3 G 짜리 하나입니다.
    이 경우에 듀얼레이 CD가 없어서 용량이 4.7G인
    CD2장을오 하려면 파일을 나눠서 해야하는데, 파일이 하나라서 설명하신 것처럼 여러개의 파일로 안 나타나네요.
    어떻게 해야할까요?

    • jihunx

      위에 올려진 맵 파일은 mdx 형식의 이미지 파일입니다. 이미지 파일을 마운트하는 프로그램을 통해 해당 이미지 파일의 내용물을 보거나 편집할 수 있습니다. 대표적인 이미지 파일 마운트 프로그램으로는 데몬툴즈 같은 것이 있습니다. 혹은 마운트와 동시에 해당 이미지의 내용물을 볼 수 있고 바로 DVD로 구울 수 있는 프로그램도 있습니다. 마땅한 예시가 생각나지 않는데, 유명 DVD 버닝 프로그램들은 웬만하면 다 지원하지 않나 싶습니다.

      • yoonyoungjin

        7zip으로 압축을 풀어서 나누어서 dvd에 구었습니다
        차에서 dvd를 알수없음,,,,라고 인식을 하지않은데
        750li라서 어디에 넣어야하나요,?

        dvd 플레이어에 넣어야할까요?
        그냥 센터에 있는 cd넣는 곳에 넣어야할까요?^^

        • jihunx

          차 중앙에 원래 있는 CD/DVD 플레이어에 넣고 진행하시면 됩니다. 별도의 장비는 필요없습니다.
          압축을 풀고 그냥 파일을 분리해서 구우시면 안 됩니다.
          말씀드렸다시피 mdx 파일은 DVD의 형상을 이미지로 만들어놓은 파일입니다. 따라서 해당 DVD의 형상을 그대로 유지하면서 파일만 두 DVD로 분리해서 구우셔야 합니다. 이미지 파일에는 파일도 포함되어 있지만, DVD의 볼륨명과 부트 레코드 등의 보이지 않는 정보도 함께 포함되어 있을 수 있습니다. 따라서 가장 좋은 방법은 mdx 이미지를 지원하는 버닝 프로그램을 구해서, 그 프로그램 안에서 각각 넣을 파일을 선정해서 두 장으로 굽는게 좋겠습니다.

  4. Bmw328i

    09년식이고 cic버전같은대요 네비업대이트 해보고싶은대 네비 업데이트 에도 코딩 을해야 업대이트가가능한가요?

  5. Bmw328i

    꾸울때 파일쪽에서 찾아서 구우면 안되는건가요 ?
    인식을 안하네요
    아그리고 00 에서 06까지받을때 멘위에있는파일이랑 멘및에있는파일이랑 가치 넣어야하나요?
    답변좀부탁 드려요

  6. 익명

    글보고 열심히? 해서 Fsc코드를 받아
    드디어 네비업을 위해 코드를 입력했는데…일치하지않는다 하네요ㅠㅠ
    숫자인지 영문인지 l, o 이게 3개가 있어서 이리저리 조합해보며
    열댓번 시도 했는데 계속 틀리다고 나오는데
    방법이 없을까요??

  7. 익명

    Astroburn로 DVD 구울 때 시행착오했던 걸 공유하겠습니다. DVD를 인식하지 않거나 인식하도라도 업데이트가 진행되지 않는 오류가 발생하더라구요. 공 DVD를 10장 가까이 허비했습니다.
    DVD 구울때 ‘verify’에 체크하고 구우니 한방에 업데이트 했습니다. 2장으로 구웠구요.
    업데이트 완료후 지도 버전의 만족도가 고생한 만큼 높진 않습니다. 그래도 한번도 업데이트 안한 분들은 할만한 거 같습니다.

  8. kang h j

    안녕하세요.
    맵파일 링크가 없다고 나오네요..
    다른 경로 있으시면 알려 주세요..
    감사합니다.

      • jihunx

        죄송합니다. 해킹을 당한건지, 신고를 당한건지 저도 모르는 사이에 파일이 삭제돼 있더군요. 지금은 복구했습니다. 제보 감사드립니다.

  9. 익명

    궁금한게 있는데 이걸로 업데이트하면 지속적으로 업데이트가 되는건가요? 아니면 2016년에 맞춰져서 업데이트가 되어서 2017년 지도는 업데이트 안되는 건가요?

  10. jongheonkim

    년도별 지도(2017년) 지도 새로 설치하셔야 합니다.
    cic 맵, 2017년 있다고 어느 블러그에서 봤는데, 찾아도 보이질 않네요..ㅠ

  11. oddode

    메가다운로더 이용해서 다운받으려 하면 다운이 안되고 에러뜨네요 맵파일이 사라져버린거지요?

  12. 야인야드

    블로그 가입하려고 한후 이메일 비밀번호 설정링크가 옳바르지않다에서 무한 반복중입니다 혹시 이건 어떤문제인가요?

  13. 익명

    안녕하세요.
    현재는 맵데이터 다운이 안되는 걸로 보입니다.
    맴데이터를 따로 받아볼 수 있을까요?

  14. 익명

    포스트 제목에 맵 버전은 2016-1로 기재되어 있는데
    지니에서 fsc코드 따낼때는 2016-2로 선택하라고 나와있습니다
    올려주신 버젼이 정확히 어떤버젼인지 확인 가능할까요?

  15. tomilee78

    저는 North America 2018-1 맵으로 업데이트 성공했습니다.
    Disc1~4 폴더가 있는데, 첫 번째 Disc1 폴더에 있는 pkgdb 폴더와 config.nfm부터 모두 Root 가장 위 경로로 이동시킨 후
    USB에 꽂으면 10초정도 후에 업데이트가 시작됩니다. Disc1업데이트가 끝나면, pkgdb와 config.nfm을 지우고, Disc2에서 동일한 파일을 빼서 Root로 옮기고 다시 USB를 꽂으면 이어서 업데이트가 됩니다.

    필요하신 분은 연락주시면 제가 자료드리겠습니다.

  16. tomilee78

    참고로 2011모델부터 USB업데이트가 가능하고 이전 모델은 펌웨어 업데이트가 필요한걸로 알고 있습니다

  17. ras77

    안녕하세용~ cic 네비 업데이트때문에 검색했다가 맥정보까지 쭈루룩 보게 되네용(맥도 초보여서용…) 맵데이터를 찾으려니 korea 버전은 나눔아님 안되는건지….혹시 받을수 있는 방법 없을까요???

  18. Dandini

    안녕하세요 비머맥님 덕분에 공부해서 네비게이션도 업데이트하게 되네요 감사합니다.
    제 차량은 F10 2010년 6월식 유럽버전인데 USB로 업데이트 했습니다.
    제가 찾아보니 2010 년 3 월 이전에 제조 된 차량의 경우 USB를 통한지도 업데이트는 업데이트 된 CIC 펌웨어 (2010 년 3 월 이후)에서만 가능합니다. 일반적으로 펌웨어 버전의 첫 글자가 I, J, K, L 또는 M (예 : CIC_Ixxxxxx)이면 USB 플래시 드라이브에서 업데이트 할 수 있습니다.
    혹시 저같은 해외교민이 계시다면 도움이 될것 같아 말씀드립니다.
    참고로 FAT32포맷을 하라고 하는데 17기가가 넘는 자료를 이동시킬수 없어 NTFS로 포맷하고 설치성공했습니다.
    다운받으신 지도 데이터는 포맷한 USB에 아무런 폴더도 만들지 않고 두파일 pkgdb라는 폴더와 config.nfm이라는 파일만 넣으시고 글로브박스안에 꼽으시면 됩니다.
